Опис продукції
· Номінальний струм: 7,9 A Макс
· Опір ізоляції: 1000 МОм мін
· Стійкість до діелектрика: 1500 В змінного струму
· Контактний опір: 20 мОм Макс

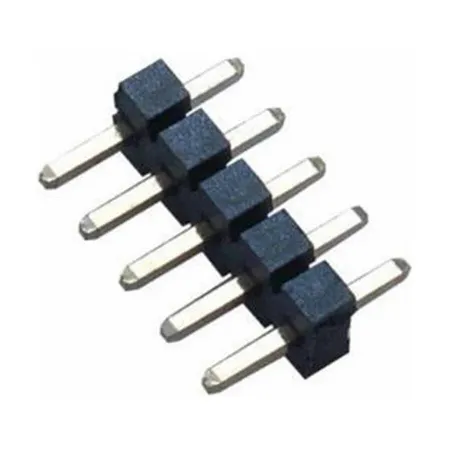

Ознайомлення з продуктом
Додатки
· Охоронне обладнання
· Сервоприводи
· Промисловий контроль
· Робототехніка
· Перетворювач частоти
· Розумні лічильники та термінали
· PCBA
Технічні характеристики
· Номінальний струм: 7,9 A Макс
· Опір ізоляції: 1000 МОм мін
· Стійкість до діелектрика: 1500 В змінного струму
· Контактний опір: 20 мОм Макс
· Робоча температура: -40 градусів - +105 градусів
· Здатність до пайки: можливість оплавлення до 260 градусів
Матеріали
· Покриття: олово - стандарт
золото
· Матеріал контакту: мідний сплав
· Матеріал корпусу: високотемпературний-термопластик
· Екологічні: UL94 V0
інші
· 2D малюнок
· Зверніться до XHS, щоб отримати файл 3D
· Відповідає RoHS & REACH
· Відповідає UL
Особливості
● Можна використовувати для з’єднання компонентів у різних фізичних орієнтаціях, що робить їх ідеальними для використання в різноманітних програмах.
● Забезпечує з’єднання кількох компонентів у компактному просторі.
● Підвищує загальну продуктивність системи
● Покращує електропровідність з'єднання
Переваги
● Швидкий час доставки в середньому 4 тижні
● Ідеальний контроль якості від матеріалів до готової продукції.
● Відстеження замовлення та сировини
● Можливість систематичного лабораторного тестування
Shenzhen Xuhuasheng Technology Co., Ltd. (XHS) протягом 10 років займається виробництвом і продажем електронних роз’ємів, дотримуючись переконання, що перш за все якість, а клієнт – перш за все. Ми є надійним виробником штифтових роз’ємів Dupont з високою якістю та найкращою ціною. Ми зосереджені на забезпеченні високоякісних продуктів для наших клієнтів, включаючи роз’єми, роз’єми, роз’єми, пластини, FPC, RJ і джгути. Будь-який попит на контактні з’єднувачі Dupont, зв’яжіться з нами. Просто зателефонуйте або надішліть нам електронний лист, щоб отримати професійну підтримку, вірте, що XHS буде вашим найкращим діловим партнером!
Упаковка та доставка
Інспекційне обладнання
Наш сертифікат
Q＆A
З: Як роз’єм між платами--допомагає зменшити загальну вартість системи?
Відповідь: використання з’єднувача між платами--може спростити процес складання, підвищити гнучкість дизайну, зменшити витрати на технічне обслуговування та ремонт, а також зменшити витрати на запаси та виробництво, усе це може сприяти зниженню загальної вартості системи.
З: Які різні варіанти кріплення для з’єднувачів між платами--?
A: 1) Поверхневий монтаж: роз’єми для поверхневого монтажу монтуються безпосередньо на поверхні друкованої плати за допомогою пайки оплавленням. Цей тип кріплення підходить для -приміщень із високою щільністю, де простір обмежений.
2) Наскрізний-отвір: наскрізні-роз’єми встановлюються шляхом вставлення штирів роз’єму через отвори в друкованій платі та припаювання їх на місце. Цей тип кріплення підходить для застосувань, які вимагають високого ступеня механічної стабільності.
3) Кромкове кріплення: роз’єми крайового кріплення встановлюються на краю друкованої плати за допомогою технології наскрізного -отвору або поверхневого монтажу. Цей тип монтажу підходить для застосувань, де роз’єми повинні бути легкодоступними.
4) Сліпе сполучення: сліпі сполучні роз’єми призначені для з’єднання та роз’єднання без необхідності точного вирівнювання. Цей тип монтажу підходить для застосувань, де роз’єми потрібно швидко та легко підключати та від’єднувати.
5) Укладання плати: роз’єми для укладання плати призначені для встановлення однієї плати на іншу. Цей тип монтажу підходить для додатків, які потребують розміщення кількох друкованих плат у компактному просторі.
6) Мезонін: Мезонінні роз’єми використовуються для з’єднання однієї друкованої плати з іншою, яка є перпендикулярною до неї. Цей тип монтажу підходить для додатків, де потрібно з’єднати кілька друкованих плат під прямим кутом одна до одної.
Вибір варіанту монтажу залежить від різних факторів, таких як конструкція друкованої плати, вимоги застосування та умови навколишнього середовища, в яких система працюватиме.
